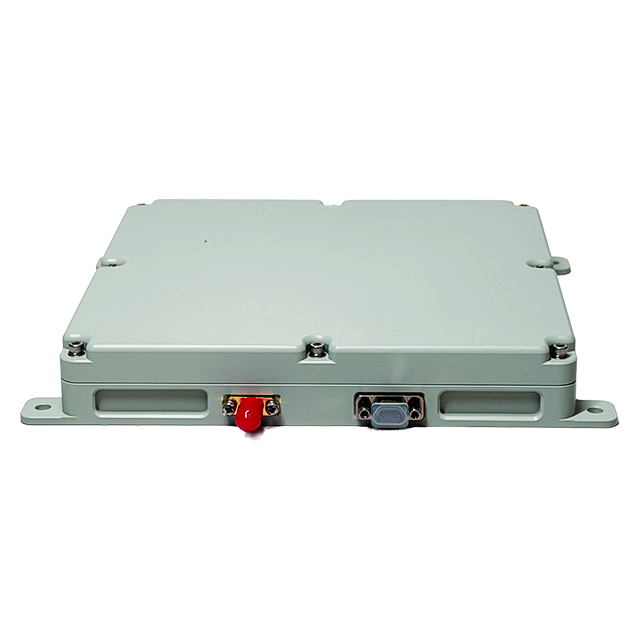

Как антенна GPS с защитой от помех справляется с несколькими источниками помех?

Работа в конфликтной среде означает борьбу не только с изолированными глушителями, но и с хорошо скоординированными, разнонаправленными угрозами радиоэлектронной борьбы (РЭБ). Традиционные методы радиочастотной фильтрации быстро терпят неудачу при столкновении с многочисленными широкополосными глушителями, ведущими передачу непосредственно на частотах ГНСС. Стандартные полосовые фильтры просто не могут блокировать внутриполосные помехи, не ослепляя полностью приемник. Защита данных о местоположении, навигации и времени (PNT) теперь требует расширенной пространственной обработки. Вам нужны интеллектуальные системы, способные выявлять и нейтрализовать различные атаки в режиме реального времени, чтобы обеспечить непрерывность миссии. В этом руководстве подробно описано, как именно антенны с управляемой диаграммой направленности (CRPA) эффективно нейтрализуют несколько одновременных угроз. Он исследует физические инженерные ограничения массивов различных размеров, чтобы помочь вам точно масштабировать защиту вашей платформы. Наконец, мы устанавливаем основные критерии оценки, необходимые для отбора подходящей системы защиты от помех для развертываний с высокими требованиями, гарантируя, что вы сбалансируете защиту с физическими ограничениями.

Ключевые выводы

• Пространственная обработка (нулевое управление) позволяет антенне GPS с защитой от помех математически компенсировать определенные направления помех при отслеживании законных спутниковых сигналов.

• Количество источников помех, которые система может одновременно блокировать, определяется ее антенными элементами; стандартное правило заключается в том, что *N-элементная* антенна может выдерживать *N-1* глушилку.

• Переход от 4-элементной антенны CRPA к 8-элементной антенне CRPA радикально повышает устойчивость в условиях сложных угроз, но вводит определенные компромиссы SWaP-C (размер, вес, мощность и стоимость).

• Сочетание поддержки нескольких созвездий (например, антенны с защитой от помех GPS-ГЛОНАСС) с технологией CRPA обеспечивает критическое частотное разнесение, снижая вероятность полного отказа PNT.

Ландшафт угроз: почему устаревшая фильтрация не справляется с многочисленными помехами

Стандартные антенны фиксированного приема в значительной степени полагаются на базовые полосовые фильтры для поддержания четкости сигнала. Они лишь успешно блокируют внеполосные помехи. Несколько внутриполосных глушителей легко подавляют эти устаревшие компоненты. Противники активно используют непрерывные, полосовые или импульсные помехи, чтобы нарушить навигацию. Они специально нацелены на критические спектры L1 и L2. Как только уровень шума превышает определенный порог, приемник теряет блокировку слежения. Ваша платформа слепнет. Жизнеспособное решение на этапе принятия решения должно динамически адаптироваться к движущимся глушителям. Вам необходимо одновременно обрабатывать несколько векторов помех, чтобы выжить в современных операционных театрах.

Более того, система должна поддерживать точность PNT без возникновения неприемлемой задержки. Если процессор отстает при расчете путей помех, ошибки навигации быстро усугубляются. Это напрямую приводит к провалу миссии в высокоскоростных приложениях, таких как авиация или наведение ракет. Мы должны перейти от фильтрации в частотной области к обработке в пространственной области. Современные рои помех излучают мощные сигналы именно на тех частотах, которые нам нужны для работы. Надежный GPS-антенна с защитой от помех устраняет эту критическую уязвимость. Он анализирует, где именно возникает сигнал в физическом пространстве, а не просто пытается отфильтровать его частоту.

Инженеры часто замечают ложное чувство безопасности при использовании простых радиочастотных фильтров. Эти фильтры хорошо справляются со случайными помехами от близлежащих радиовышек. Однако они не обеспечивают нулевой защиты от злоумышленников, направляющих шум непосредственно в диапазон GNSS. Переход к пространственной обработке признает суровую реальность. Мы не можем просто отфильтровать шум; мы должны активно составлять карту электромагнитной среды и математически отвергать враждебные векторы.

Как технология CRPA нейтрализует одновременные угрозы

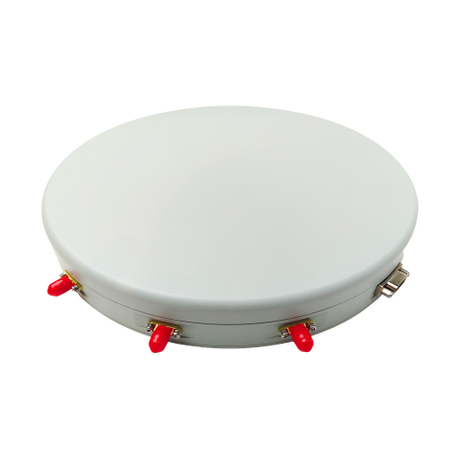

Антенна с контролируемой диаграммой направленности приема (CRPA) полностью полагается на пространственное разнесение для защиты приемников. Антенная решетка принимает входящие радиочастотные сигналы в несколько разное время по своей физической поверхности. Внутренняя электроника защиты от помех тщательно измеряет эти мельчайшие разности фаз. Затем процессор вычисляет точное направление входящих мощных помех. Эти вычисления происходят непрерывно, обновляясь сотни раз в секунду.

Как только процессор определяет вектор угрозы, система математически объединяет необработанные сигналы от разных элементов. Это создает «нули» или целевые слепые зоны в диаграмме направленности приема антенны. Алгоритм направляет эти глубокие нули непосредственно на создателей помех. Когда враждебные глушилки движутся по горизонту или когда ваша собственная платформа маневрирует, нули постоянно отслеживают и блокируют их. Обнуление эффективно блокирует плохие сигналы еще до того, как они достигнут чувствительного приемника.

В продвинутых системах наряду с нулевым управлением также используется метод, называемый формированием луча. В то время как обнуление устраняет враждебный шум, формирование луча искусственно усиливает усиление в определенном направлении законных спутников GNSS. Это сохраняет критическое соотношение сигнал/шум (SNR). Вы сохраняете четкую видимость спутников, которые вам действительно нужны, даже находясь в окружении сильных помех РЭБ. Формирование луча обеспечивает приемнику надежную фиксацию отслеживания во время агрессивных маневров.

Инженерная физика диктует эту способность обнуления посредством строгой математической основы, известной как правило N-1. Массив требует N физических элементов для эффективного противодействия N-1 различным источникам направленных помех. Например, трехэлементная решетка успешно блокирует два различных направления помех. Массив из четырех элементов обрабатывает три. Эта фундаментальная математика определяет все решения по выбору и масштабированию системы. Вы не можете обмануть физику пространственной обработки; Если количество отдельных мест расположения глушителей превышает пропускную способность N-1, остаточный шум неизбежно проникнет в систему.

Определение размера массива: 4-элементная и 8-элементная антенна CRPA

При выборе размера антенной решетки вы должны сбалансировать защитные возможности и ожидаемую плотность угроз. А 4-элементная CRPA-антенна генерирует до 3 одновременных нулей. Он идеально подходит для тактических БПЛА, стандартных наземных транспортных средств и автоматизированных логистических платформ. Вы развертываете его в первую очередь там, где ожидаются локальные, небольшие помехи. Он занимает гораздо меньше места и обеспечивает легко управляемое энергопотребление. Это делает масштабирование всего автопарка экономически эффективным без нагрузки на аккумуляторные системы транспортных средств.

И наоборот, 8-элементная CRPA-антенна генерирует до 7 одновременных нулей. Он активно обслуживает ценные активы, современные истребители и критически важные военно-морские корабли. Глубокие оспариваемые зоны требуют такой специфической плотности элементов. Больший массив обеспечивает превосходное пространственное разрешение. Генерация нескольких нулей на большей апертуре приводит к значительно меньшим побочным потерям сигнала. Вы получаете значительно более высокую устойчивость к помехам в сигнале (J/S), что позволяет работать вблизи чрезвычайно мощных излучателей РЭБ.

Массивы большего размера обеспечивают экспоненциальную защиту, но они также требуют тщательной оценки занимаемой площади. Вы не можете игнорировать физические реалии интеграции. Для 8-элементных систем требуются обтекатели большего размера для размещения расширенной геометрии. Они требуют более тяжелых радиочастотных кабелей с фазовым согласованием, что влияет на ограничения по весу транспортных средств. Ведущее транспортное средство также должно обеспечивать более высокую мощность для управления сложной внутренней обработкой. Инженеры должны тщательно взвесить эти проблемы интеграции на ранних этапах проектирования.

Сравнительная таблица размеров системы

Роль частотного разнесения: помехозащищенные антенные системы GPS-ГЛОНАСС

Нулевое управление эффективно справляется с пространственными угрозами, блокируя определенные направления. Многосозвездная обработка справляется со спектральными угрозами за счет расширения используемых частот. Вам нужны оба механизма, чтобы противостоять современным, изощренным атакам РЭБ. Опора на одну группировку оставляет критическую уязвимость открытой. Комплексный Антенна GPS-ГЛОНАСС с помехами обрабатывает несколько спутниковых группировок одновременно. Он отслеживает весь доступный спектр для получения оптимальных данных позиционирования.

Что произойдет, если противник полностью насытит диапазоны GPS L1 и L2? Многосозвездная система немедленно переключается на частоты ГЛОНАСС, Galileo или BeiDou. Такое частотное разнесение позволяет вам оставаться работоспособным при атаке узкополосных глушителей. Злоумышленник может обладать достаточной мощностью, чтобы заблокировать L1 по всему горизонту. Однако одновременное подавление L1, L2, L5, G1 и G2 требует огромной мощности и огромного аппаратного обеспечения.

Ни одна система математически не застрахована от помех. В практической радиочастотной технике абсолютной устойчивости не существует. При достаточной мощности и близости любой приемник в конечном итоге выйдет из строя. Однако сочетание 4- или 8-элементного CRPA с приемниками из нескольких созвездий полностью меняет динамику поля боя. Это на целый порядок повышает требуемую энергию и сложность для противника, чтобы успешно блокировать PNT. Чтобы победить эту комбинированную систему, требуется огромная сила и идеальная координация. Большинству враждебных угроз просто не удается достичь такого уровня сложности в реальных условиях.

Мы видим, что этот принцип неоднократно подтверждался в полевых испытаниях. Когда тестеры подвергают одночастотную CRPA широкополосному воздействию, она выдерживает дольше, чем стандартная антенна, но в конечном итоге выходит из строя. Когда тестировщики подвергают CRPA с двумя созвездиями такому же обстрелу, система разумно переключает свое внимание на менее перегруженное созвездие. Он поддерживает надежную блокировку PNT, доказывая, что спектральное разнесение выступает в качестве максимальной защиты при пространственной обработке.

Оценка и составление короткого списка решений для защиты от помех

Выбор правильной защиты требует систематической оценки на соответствие строгим инженерным стандартам. Прежде чем окончательно определиться с архитектурой развертывания, необходимо оценить системы по нескольким строгим параметрам.

• Время конвергенции: обратите внимание на то, насколько быстро система обнаруживает новый глушитель. Он должен сформировать стабильный нуль за миллисекунды. Медленная конвергенция приводит к немедленной потере захвата приемника. Если глушитель быстро включается и выключается, медленная система будет постоянно прерывать отслеживание.

• Динамические характеристики: система должна поддерживать точные нулевые значения во время маневров с высокой перегрузкой. Rapid Platform Banking проверяет вычислительные возможности процессора. Это по-прежнему крайне важно для авиации и ракетных систем, где угол входящих помех сильно меняется в секунду.

• Интеграция с INS: оцените, насколько плавно антенна передает данные в инерциальную навигационную систему (INS). Вам необходимо плотное слияние датчиков во время полного отрицания GNSS. Хорошо интегрированная система использует данные INS, чтобы помочь CRPA дольше удерживать контуры спутникового слежения.

Вы также сталкиваетесь с серьезными рисками внедрения во время интеграции транспортных средств. Маскировка платформы происходит, когда собственная конструкция транспортного средства физически блокирует видимость спутников. Эта структура может также отражать сигналы помех, создавая серьезные ошибки многолучевого распространения. Этот отраженный шум полностью сбивает с толку алгоритм CRPA, заставляя его направлять нули в неправильном направлении. Инженеры должны тщательно моделировать размещение антенны, чтобы избежать вертикального хвостового оперения или пилонов вооружения.

Ошибки калибровки кабеля представляют собой еще один серьезный риск интеграции. Необходимо строго соблюдать фазовое согласование кабелей между элементами антенны и процессором. Незначительные физические повреждения, малые радиусы изгиба или чрезмерное тепловое расширение серьезно ухудшают способность обнуления. Если соотношение фаз между кабелями меняется, процессор неправильно рассчитывает направление угрозы.

Для дальнейших действий запросите подробные данные испытаний на допуски J/S у поставщиков, включенных в короткий список. Не полагайтесь исключительно на маркетинговые брошюры. Запланируйте строгие полевые испытания в проверенных безэховых камерах для безопасной имитации разнонаправленных атак. Наконец, на ранних стадиях цикла проектирования проведите аудит строгих ограничений SWaP вместе с вашими машиностроительными командами. Переоборудовать тяжелую 8-элементную систему в легкий дрон обычно не удается.

Заключение

Победа над несколькими одновременными глушителями представляет собой сложную математическую задачу. Вы решаете эту проблему за счет точной плотности элементов (CRPA) и широкого частотного разнесения (поддержка нескольких группировок). Устаревшие фильтры просто не могут эффективно справляться с современными роями внутриполосных помех.

Логика вашего окончательного решения зависит от оперативного контекста. Выберите четырехэлементную систему для стандартной тактической мобильности с ограничениями SWaP, где угрозы остаются локализованными. Масштабируйте систему до 8-элементной для важных и оспариваемых операций на театре военных действий, где возможности противника остаются серьезными и разнонаправленными.

Не оставляйте безопасность PNT на волю случая и не откладывайте важные обновления. Свяжитесь с инженером по применению сегодня, чтобы обсудить ваш конкретный профиль миссии. Загрузите подробные технические данные, чтобы сравнить точные пороговые значения J/S для ваших уникальных требований к платформе.

Часто задаваемые вопросы

Вопрос: Что произойдет, если количество глушителей превысит способность обнуления антенны?

О: Система постепенно деградирует. В первую очередь он будет уделять первоочередное внимание обнулению самых мощных источников помех. Однако остаточный шум от ненулевых глушителей может повысить общий уровень шума, что в конечном итоге приведет к потере фиксации приемника GNSS.

Вопрос: Может ли антенна с защитой от помех CRPA защитить от подмены GNSS?

Ответ: Да, многие современные CRPA рассматривают спуферы как стандартные источники помех. Поскольку поддельные сигналы обычно исходят из одной земной точки, а не из орбиты, пространственная обработка легко идентифицирует аномальный угол прибытия и полностью обнуляет поддельный сигнал.

Вопрос: Требуются ли для антенн с защитой от помех специальные приемники GNSS?

О: Не всегда. Многие системы защиты от помех работают в режиме «входной RF-выход», то есть выводят очищенный радиочастотный сигнал на стандартные устаревшие приемники. Однако тесно связанные системы обеспечивают гораздо более быструю конвергенцию и превосходную общую защиту.
