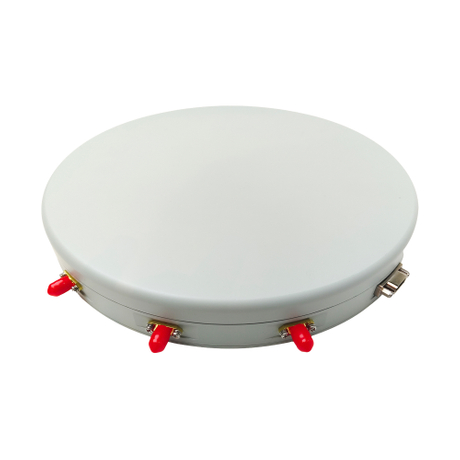

Какие диапазоны GNSS должна поддерживать антенна с защитой от помех?

Тактика радиоэлектронной борьбы (РЭБ) быстро развивается во всех современных областях. Кампании по преднамеренному созданию помех и случайные радиочастотные помехи делают одночастотные приемники ГНСС устаревшими. Сегодня системные инженеры и отделы закупок должны стратегически решить, какие именно частоты требуют усиленной защиты.

Поддержка большего количества диапазонов GNSS значительно повышает отказоустойчивость системы, но вводит строгие ограничения SWaP (размер, вес и мощность). Вы также сталкиваетесь с весьма сложными требованиями к радиочастотному интерфейсу. Интеграторам необходимо сбалансировать максимальную доступность сигнала с этими серьезными физическими ограничениями.

Мы рассмотрим, как плавно найти именно этот компромисс. Вы получите четкую систему технической оценки, которая поможет вам выбрать идеальные конфигурации диапазонов для ваших уникальных рабочих профилей. Понимая эту динамику, вы можете обеспечить надежную непрерывность навигации, не переопределяя аппаратное обеспечение и не раздувая объемы проектов.

Ключевые выводы

• L1/E1 является обязательным, но недостаточным: современная устойчивость требует как минимум двухдиапазонной (L1 + L2) поддержки для уменьшения локализованных узкополосных помех.

• L5/E5 обеспечивает высочайшую устойчивость в гражданских целях: его более широкая полоса пропускания и защищенный авиационный спектр делают его идеальным для высококритичных автономных приложений и приложений БПЛА.

• Физика диктует форм-фактор: многочастотная антенна с защитой от помех CRPA требует определенного расстояния между элементами; поддержка L1–L5 физически ограничивает размер антенной решетки.

• Военные и коммерческие различия: оборонные приложения должны отдавать приоритет совместимости L1/L2 M-Code и E6 PRS, в то время как коммерческий сектор опирается на многосозвездное разнообразие L1/L2/L5.

Базовый уровень: почему однодиапазонная (только L1) GNSS является обузой

L1 (1575,42 МГц) остается наиболее перегруженным и целевым диапазоном в мире. Коммерческие глушители конфиденциальной информации (PPD) постоянно перегружают местные приемники. Платформы состязательной РЭБ отдают приоритет нарушению L1, поскольку большинство устаревших навигационных систем полностью зависят от этой единственной частоты. Если полагаться исключительно на L1, ваша платформа сразу же выйдет из строя во время активного вмешательства.

Стратегии однодиапазонной защиты сталкиваются с серьезными физическими ограничениями. Алгоритмы пространственного обнуления хорошо работают против узких угроз. Однако широкополосный глушитель, нацеленный точно на центральную частоту L1, может быстро подавить радиочастотный вход. Как только входной каскад достигает насыщения, происходит ограничение сигнала. Никакая последующая цифровая обработка не сможет восстановить обрезанный сигнал.

Разнесение частот служит вашим сильнейшим физическим защитным механизмом. Доступ к резервному диапазону изолирует приемник от атак одночастотного спуфинга или помех. Когда противники блокируют спектр L1, вторичные диапазоны продолжают предоставлять чистые навигационные данные. Они полностью обходят скомпрометированную частоту, обеспечивая активность и безопасность автономных операций.

Оценка основных частот для многосозвездной помехоустойчивой антенны

Понимание ролей отдельных частот поможет вам выбрать правильное оборудование. Каждый диапазон обеспечивает определенные преимущества в отношении структуры сигнала, мощности передачи и проникновения в атмосферу. Вы должны оценить их на основе требований вашей конкретной миссии.

L1/G1/E1/B1 (Основная навигация)

Эти частоты составляют основу GPS, ГЛОНАСС, Galileo и BeiDou. Они предоставляют первоначальные данные сбора данных, необходимые вашему приемнику. Поддержка этой группы действует как непреложная основа для любого антенна с защитой от помех GNSS . Развернутая вами

L2/G2 (резервирование и ионосферная коррекция)

L2 работает как традиционный вторичный диапазон. Это имеет решающее значение для точности RTK (кинематика в реальном времени) и PPP (точное позиционирование точки). Когда злоумышленники отказываются от L1, L2 служит вашим основным запасным вариантом. Во время оценки убедитесь, что антенна поддерживает модернизированные сигналы L2C. Устаревшие сигналы L2P обеспечивают меньшую устойчивость к отслеживанию в сложных условиях.

L5/E5a/E5b (Модернизированная надежность)

L5, известный как диапазон безопасности жизни (SoL), вещает на более высоких уровнях мощности. Он имеет усовершенствованную структуру сигнала AltBOC, исключительно хорошо противостоящую многолучевым ошибкам. Поскольку L5 работает на более низкой частоте (1176,45 МГц), для него требуется более широкая полоса пропускания антенны. Эта физическая реальность напрямую влияет на конструкцию оборудования и возможность интеграции.

E6 (высокая точность Galileo и PRS)

E6 обеспечивает защиту критически важной инфраструктуры для европейской обороны и высокоточных коммерческих приложений. Он обеспечивает зашифрованную устойчивость. Платформы, требующие максимальной защиты от спуфинга, часто требуют совместимости с E6.

Сводная информация об основных диапазонах частот ГНСС

Антенны с защитой от помех CRPA: SWaP-C и физические компромиссы

Антенны с контролируемой диаграммой направленности (CRPA) манипулируют фазовой геометрией, чтобы блокировать помехи. Они полагаются на точное полуволновое расстояние между элементами для создания точных пространственных нулей. Если вы измените это расстояние, вы поставите под угрозу способность массива точно рассчитывать векторы входящих сигналов.

Более широкий частотный диапазон вынуждает идти на трудные компромиссы при проектировании. Охват частот от L1 (1575,42 МГц) до L5 (1176,45 МГц) затрудняет оптимальное размещение элементов в миниатюрном корпусе. Чрезмерное определение поддержки диапазона на микро-БПЛА часто приводит к неоптимальной производительности обнуления во всех диапазонах. Нарушенная геометрия фазового центра просто не может одновременно формировать глубокие нули для сильно расходящихся длин волн. Каждый Конструкция антенны с защитой от помех CRPA должна учитывать эти непреложные законы физики.

Многодиапазонные системы также экспоненциально увеличивают требования к обработке. Они требуют сложной адаптивной обработки пространства-времени (STAP) или адаптивной обработки пространства-частоты (SFAP). Одновременная обработка трех или четырех отдельных частотных диапазонов увеличивает вычислительную нагрузку. Процессоры выделяют значительное количество тепла и потребляют избыточную энергию аккумулятора. Вы должны принять во внимание эти тепловые и электрические ограничения перед окончательным определением спецификаций платформы.

Оборона против коммерции: согласование выбора диапазона с профилями задач

Различные операционные театры диктуют совершенно разные аппаратные стратегии. Понимание вашей конкретной отрасли помогает предотвратить дорогостоящее чрезмерное проектирование. Вы должны согласовать выбор диапазона непосредственно с реальными угрозами, с которыми ежедневно сталкиваются ваши автомобили.

Военные и оборонные интеграторы работают в крайне противоречивой и враждебной среде. Их основной задачей остается L1/L2 для совместимости с M-кодом и E6 для доступа PRS. Их конечные критерии успеха заключаются в поддержании PNT (положения, навигации и синхронизации) в средах с экстремально высоким J/S (отношением помех к сигналу). Защитные системы регулярно сталкиваются с глушителями мощностью в тысячи ватт, требующими бескомпромиссной глубины подавления.

Коммерческие БПЛА, автономные транспортные средства и критически важная инфраструктура сталкиваются с разными проблемами. Их внимание обычно склоняется к L1/L2/L5. многосозвездной антенны с защитой от помех . поддержка Они определяют успех как обеспечение непрерывности навигации через городские каньоны и локальные помехи. Путем перекрестной проверки различных созвездий на нескольких диапазонах коммерческие системы без труда отфильтровывают умеренные попытки спуфинга и случайные гражданские помехи.

Сравнительная таблица: оборонные и коммерческие оперативные профили

Как выбрать и включить в список вашу антенну с защитой от помех для спутниковой навигации

Приобретение подходящего оборудования требует методического и научно обоснованного подхода. Следуйте этим техническим шагам, чтобы убедиться, что выбранный вами Антенна спутниковой навигации с защитой от помех отвечает вашим строгим эксплуатационным требованиям.

1. Определите вектор угрозы: классифицируйте ожидаемое вмешательство. Вы ослабляете помехи от коммерческих грузовиков мощностью 1 Вт или от военных помех мощностью 1000 Вт? Ваш ответ определяет необходимую глубину обнуления.

2. Оцените производительность J/S для каждого диапазона: не принимайте общие всеобъемлющие утверждения. Требуйте независимых показателей допуска J/S (глушение сигнала), специфичных для L1, L2 и L5. Производительность часто резко ухудшается на второстепенных диапазонах.

3. Проверка допусков интеграции: запрос данных о согласовании импедансов, изменениях групповой задержки в нескольких диапазонах и стабильности фазового центра. Высокостабильный фазовый центр предотвращает смещение навигации во время агрессивных маневров.

4. Учитывайте деградацию в реальном мире: примите прозрачное предположение относительно данных испытаний. Результаты в безэховой камере представляют математически идеальные условия. Ожидайте снижения производительности на 10–15 % в динамических средах из-за многолучевого отражения от роторов дронов или поверхностей шасси транспортных средств.

5. Проведите аудит SWaP-C: проверьте размер, вес, мощность и температурные ограничения вашей платформы, прежде чем запрашивать у поставщика многодиапазонные оценочные комплекты. Убедитесь, что у вас достаточно емкости аккумулятора для непрерывной адаптивной обработки с высокой нагрузкой.

Выбор оптимального Антенна с защитой от помех GNSS требует строгого согласования ограничений платформы и реалий угроз.

Заключение

• Примите базовый минимум: не существует абсолютно универсального решения, но однодиапазонные системы больше нежизнеспособны. Поддержка L1/L2 представляет собой современный минимальный стандарт выживания.

• Используйте золотой стандарт: использование конфигурации L1/L2/L5 обеспечивает максимальную отказоустойчивость систем с высокой степенью критичности при условии, что ваша платформа рассчитана на больший размер и энергопотребление.

• Примите немедленные меры: проконсультируйтесь с инженером по радиочастотной интеграции, чтобы сопоставить ожидаемую среду угроз непосредственно с требуемыми возможностями полосы пропускания.

• Испытайте в реальности: заранее запросите комплекты для оценки оборудования. Протестируйте многополосные алгоритмы обнуления в точном физическом форм-факторе, чтобы непосредственно наблюдать фактическое ухудшение многолучевого распространения.

Часто задаваемые вопросы

Вопрос: Может ли однодиапазонная антенна выдержать современные помехи GPS?

О: Редко. Хотя однодиапазонные CRPA могут направлять нули в сторону конкретных источников помех, они остаются очень уязвимыми для помех широкого спектра. Мощная широкополосная атака легко насыщает весь частотный диапазон L1. Такое насыщение делает пространственное обнуление неэффективным, что приводит к полной потере навигации.

Вопрос: Почему поддержка диапазона L5 увеличивает размер антенны с защитой от помех?

О: Частота L5 работает на частоте 1176,45 МГц, что имеет значительно большую длину волны, чем L1. Технология CRPA полностью полагается на точное физическое расстояние между антенными элементами на основе этих длин волн. Следовательно, использование более низких частот по своей сути требует большей физической площади для достижения оптимального подавления помех.

Вопрос: Предотвращает ли многосозвездная антенна с защитой от помех подмену GPS?

О: Антенны с защитой от помех фокусируются на мощности сигнала, подавляя громкие, неестественные сигналы. Они не проверяют сигналы криптографически. Однако поддержка нескольких диапазонов и группировок обеспечивает существенное разнообразие данных. Приёмники в нисходящем направлении перепроверяют эти разнообразные данные, чтобы выявить временные аномалии и точно отклонить поддельные сигналы.
