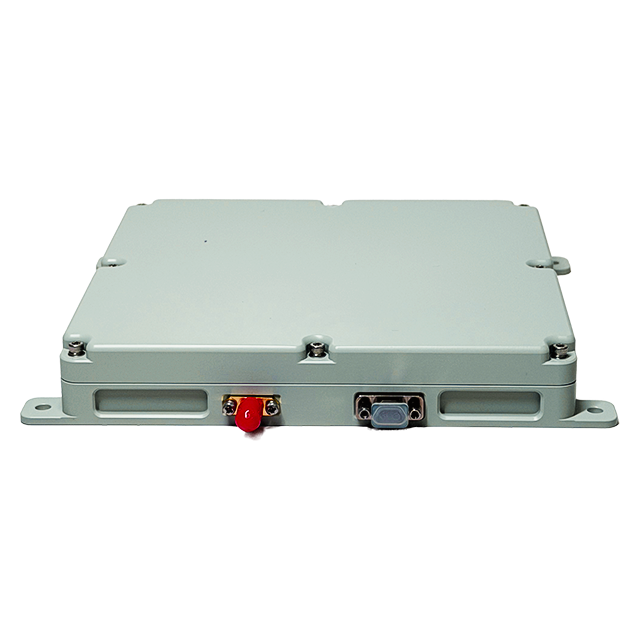

كيف يتعامل هوائي GPS المضاد للتشويش مع مصادر التداخل المتعددة؟

إن العمل في بيئات متنازع عليها لا يعني التعامل مع أجهزة التشويش المعزولة فحسب، بل يعني أيضًا التعامل مع تهديدات الحرب الإلكترونية متعددة الاتجاهات (EW) عالية التنسيق. تفشل طرق ترشيح الترددات اللاسلكية التقليدية بسرعة عندما تواجهها أجهزة تشويش متعددة النطاق تبث مباشرة على ترددات GNSS. لا تستطيع مرشحات تمرير النطاق القياسية ببساطة منع التداخل داخل النطاق دون تعمية جهاز الاستقبال بالكامل. يتطلب الآن تأمين بيانات الموقع والملاحة والتوقيت (PNT) معالجة مكانية متقدمة. أنت بحاجة إلى أنظمة ذكية قادرة على تحديد وتحييد الهجمات المتنوعة في الوقت الفعلي لضمان استمرارية المهمة. يشرح هذا الدليل بالضبط كيفية تحييد هوائيات نمط الاستقبال المتحكم فيه (CRPAs) للتهديدات المتزامنة المتعددة بشكل فعال. فهو يستكشف قيود الهندسة الفيزيائية ذات أحجام المصفوفات المختلفة لمساعدتك على توسيع نطاق دفاعات النظام الأساسي لديك بدقة. أخيرًا، قمنا بوضع معايير التقييم الأساسية اللازمة لوضع قائمة مختصرة لنظام مكافحة التشويش المناسب لعمليات النشر عالية المخاطر، مما يضمن لك تحقيق التوازن بين الحماية وقيود البصمة المادية.

الوجبات السريعة الرئيسية

• تتيح المعالجة المكانية (التوجيه الخالي) لهوائي نظام تحديد المواقع العالمي (GPS) المضاد للتشويش إلغاء اتجاهات معينة من التداخل رياضيًا أثناء تتبع إشارات الأقمار الصناعية المشروعة.

• يتم تحديد عدد مصادر التداخل التي يمكن للنظام حجبها في وقت واحد من خلال عناصر الهوائي الخاصة به؛ القاعدة القياسية هي أن الهوائي *N-element* يمكنه التعامل مع أجهزة التشويش *N-1*.

• تعمل الترقية من هوائي CRPA المكون من 4 عناصر إلى هوائي CRPA المكون من 8 عناصر بشكل كبير على تحسين المرونة في بيئات التهديد المعقدة ولكنها تقدم مقايضات SWaP-C محددة (الحجم والوزن والطاقة والتكلفة).

• إن الجمع بين دعم الكوكبات المتعددة (على سبيل المثال، هوائي GPS GLONASS المضاد للتشويش) مع تقنية CRPA يوفر تنوعًا حرجًا في الترددات، مما يقلل من احتمالية رفض PNT بالكامل.

مشهد التهديد: لماذا تفشل التصفية القديمة في مواجهة أجهزة التشويش المتعددة

تعتمد هوائيات الاستقبال الثابتة القياسية بشكل كبير على مرشحات تمرير النطاق الأساسية للحفاظ على وضوح الإشارة. إنهم ينجحون فقط في منع التداخل خارج النطاق. تطغى أجهزة التشويش المتعددة داخل النطاق بسهولة على هذه المكونات القديمة. ينشر الخصوم بنشاط موجة مستمرة أو نطاقًا مكتسحًا أو تداخلًا نبضيًا لتعطيل التنقل. وهي تستهدف على وجه التحديد طيف L1 وL2 الحرج. وبمجرد أن ترتفع أرضية الضوضاء إلى ما هو أبعد من عتبة معينة، يفقد جهاز الاستقبال قفل التتبع الخاص به. النظام الأساسي الخاص بك يصبح أعمى. يجب أن يتكيف حل مرحلة القرار القابل للتطبيق ديناميكيًا مع أجهزة التشويش المتحركة. أنت بحاجة إلى التعامل مع نواقل التداخل المتعددة في وقت واحد للبقاء على قيد الحياة في مسارح العمليات الحديثة.

علاوة على ذلك، يجب أن يحافظ النظام على دقة PNT دون تقديم زمن وصول غير مقبول. إذا تأخر المعالج أثناء حساب مسارات التداخل، تتفاقم أخطاء التنقل بسرعة. وهذا يؤدي مباشرة إلى فشل المهمة في التطبيقات عالية السرعة مثل الطيران أو توجيه الصواريخ. ويتعين علينا أن ننقل نهجنا من تصفية مجال التردد إلى معالجة المجال المكاني. تبعث أسراب التشويش الحديثة إشارات قوية عبر الترددات الدقيقة التي نحتاجها للعمل. قوية يعمل هوائي GPS المضاد للتشويش على حل هذه الثغرة الأمنية الخطيرة. فهو يحلل بالضبط المكان الذي تنشأ فيه الإشارة في الفضاء المادي، بدلاً من مجرد محاولة تصفية ترددها.

غالبًا ما يلاحظ المهندسون إحساسًا زائفًا بالأمان عند استخدام مرشحات التردد اللاسلكي البسيطة. تتعامل هذه المرشحات جيدًا مع التداخل العرضي من أبراج الراديو القريبة. ومع ذلك، فهي لا توفر أي حماية ضد العناصر الضارة التي تستهدف الضوضاء مباشرة في نطاق GNSS. إن الانتقال إلى المعالجة المكانية يقر بواقع قاس. لا يمكننا ببساطة تصفية الضوضاء؛ يجب علينا أن نرسم خريطة للبيئة الكهرومغناطيسية ونرفض المتجهات المعادية رياضيًا.

كيف تعمل تقنية CRPA على تحييد التهديدات المتزامنة

يعتمد هوائي نمط الاستقبال المتحكم فيه (CRPA) بشكل كامل على التنوع المكاني لحماية أجهزة الاستقبال. تستقبل مجموعة الهوائي إشارات التردد اللاسلكي الواردة في أوقات مختلفة قليلاً عبر سطحها المادي. تقوم الإلكترونيات الداخلية المضادة للتشويش بقياس اختلافات الطور الدقيقة هذه بدقة. يقوم المعالج بعد ذلك بحساب الاتجاه الدقيق للتداخل عالي الطاقة الوارد. تحدث هذه العملية الحسابية بشكل مستمر، حيث يتم تحديثها مئات المرات في الثانية الواحدة.

بمجرد أن يحدد المعالج ناقل التهديد، يقوم النظام رياضيًا بدمج الإشارات الأولية من عناصر مختلفة. يؤدي هذا إلى إنشاء 'قيم فارغة' أو نقاط عمياء مستهدفة في نمط استقبال الهوائي. تهدف الخوارزمية إلى توجيه هذه القيم الخالية العميقة مباشرة إلى أجهزة التشويش. أثناء تحرك أجهزة التشويش المعادية عبر الأفق، أو أثناء مناورات المنصة الخاصة بك، تقوم القيم الخالية بتتبعها وحظرها بشكل مستمر. يقوم Nulling بحظر الإشارات السيئة بشكل فعال قبل أن تصل إلى جهاز الاستقبال الحساس.

تستخدم الأنظمة المتقدمة أيضًا تقنية تسمى تشكيل الشعاع جنبًا إلى جنب مع التوجيه الفارغ. في حين أن الإلغاء يزيل الضوضاء المعادية، فإن تشكيل الشعاع يعمل على تضخيم الكسب بشكل مصطنع في الاتجاه المحدد للأقمار الصناعية GNSS المشروعة. وهذا يحافظ على نسبة الإشارة إلى الضوضاء الحرجة (SNR). يمكنك الحفاظ على رؤية واضحة للأقمار الصناعية التي تحتاجها بالفعل، حتى عندما تكون محاطًا بضوضاء الحرب الإلكترونية الثقيلة. يضمن Beamforming أن يحتفظ جهاز الاستقبال بقفل تتبع قوي أثناء المناورات العدوانية.

تملي الفيزياء الهندسية قدرة الإبطال هذه من خلال خط أساس رياضي صارم يُعرف بقاعدة N-1. يتطلب المصفوفة عناصر مادية N لمواجهة N-1 بشكل فعال. مصادر التداخل الاتجاهي المتميزة على سبيل المثال، نجحت مصفوفة مكونة من ثلاثة عناصر في حظر اتجاهين مختلفين للتشويش. مجموعة من أربعة عناصر تتعامل مع ثلاثة. هذه الرياضيات الأساسية هي التي تقود جميع قرارات اختيار النظام وتوسيع نطاقه. لا يمكنك خداع فيزياء المعالجة المكانية؛ إذا تجاوز عدد مواقع التشويش المميزة سعة N-1، فسوف تتسرب الضوضاء المتبقية حتمًا إلى النظام.

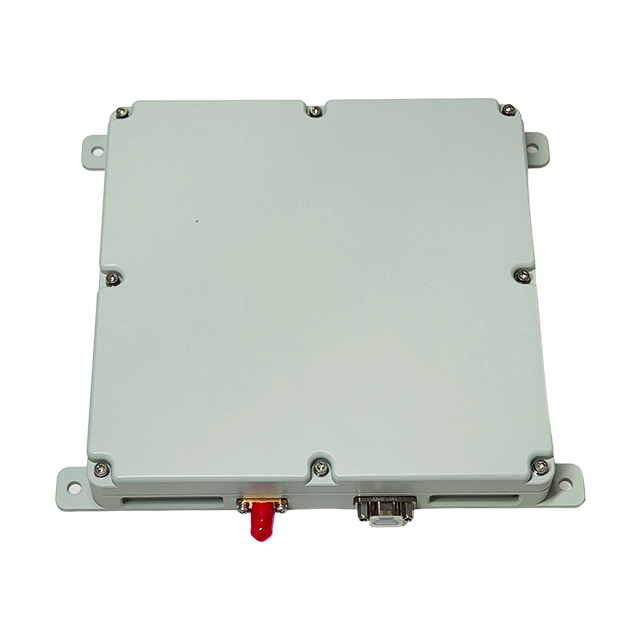

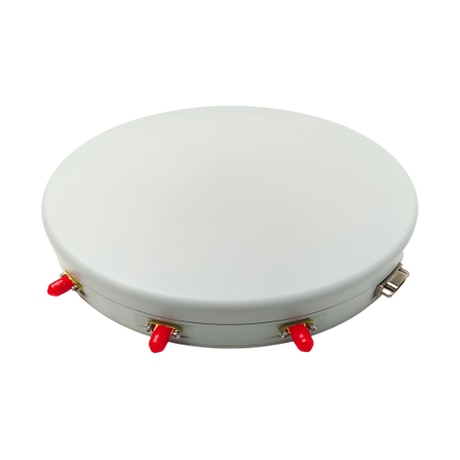

تغيير حجم المصفوفة: هوائي CRPA مكون من 4 عناصر مقابل 8 عناصر

يجب عليك تحقيق التوازن بين القدرة الوقائية وكثافة التهديد المتوقعة عند تحديد حجم مصفوفة الهوائي لديك. أ يولد هوائي CRPA المكون من 4 عناصر ما يصل إلى 3 قيم خالية متزامنة. إنها تناسب تمامًا الطائرات بدون طيار التكتيكية والمركبات الأرضية القياسية ومنصات الخدمات اللوجستية الآلية. يمكنك نشره بشكل أساسي في الأماكن التي يُتوقع فيها حدوث تشويش محلي صغير الحجم. إنه يوفر مساحة مادية أقل بكثير وسحب طاقة يمكن التحكم فيه بدرجة كبيرة. وهذا يجعل التوسع على مستوى الأسطول فعالاً للغاية من حيث التكلفة دون إثقال كاهل أنظمة بطاريات المركبات.

على العكس من ذلك، أ يولد هوائي CRPA المكون من 8 عناصر ما يصل إلى 7 قيم خالية متزامنة. إنها تخدم بشكل نشط الأصول عالية القيمة والطائرات المقاتلة المتقدمة والسفن البحرية المهمة. تتطلب المناطق المتنازع عليها العميقة كثافة العناصر المحددة هذه. توفر المجموعة الأكبر دقة مكانية فائقة. يؤدي توليد قيم خالية متعددة عبر فتحة أكبر إلى تقليل فقدان الإشارة الجانبية بشكل ملحوظ. يمكنك الحصول على قدرة تحمل أعلى بشكل كبير للتشويش على الإشارة (J/S)، مما يسمح بالعمليات بالقرب من بواعث الحرب الإلكترونية القوية للغاية.

توفر المصفوفات الأكبر حجمًا حماية هائلة، ولكنها تتطلب أيضًا تقييمات صارمة للبصمة. لا يمكنك تجاهل الحقائق المادية للتكامل. تتطلب الأنظمة المكونة من 8 عناصر رادارات أكبر لاستيعاب الشكل الهندسي الممتد. فهي تتطلب كابلات ترددات لاسلكية أثقل ومتطابقة الطور، مما يؤثر على حدود وزن السيارة. يجب أن توفر السيارة المضيفة أيضًا طاقة أعلى لقيادة المعالجة الداخلية المعقدة. يجب على المهندسين أن يزنوا تحديات التكامل هذه بعناية خلال مراحل التصميم المبكرة.

مخطط مقارنة أحجام النظام

دور تنوع الترددات: أنظمة هوائي GPS GLONASS المضادة للتشويش

يتعامل نظام التوجيه Null مع التهديدات المكانية بشكل فعال عن طريق حجب اتجاهات محددة. تتعامل المعالجة متعددة الكوكبات مع التهديدات الطيفية من خلال توسيع الترددات القابلة للاستخدام. أنت بحاجة إلى كلتا الآليتين للنجاة من هجمات الحرب الإلكترونية الحديثة والمتطورة. الاعتماد على كوكبة واحدة يترك ثغرة أمنية حرجة مفتوحة. شامل يقوم هوائي GPS GLONASS المضاد للتشويش بمعالجة كوكبات الأقمار الصناعية المتعددة في وقت واحد. فهو يراقب كامل الطيف المتاح للحصول على بيانات تحديد المواقع الأمثل.

ماذا يحدث إذا قام خصم بتشبع نطاقي GPS L1 وL2 بالكامل؟ يعود نظام الكوكبات المتعددة فورًا إلى ترددات GLONASS أو Galileo أو BeiDou. يبقيك تنوع التردد هذا جاهزًا للعمل عندما تهاجم أجهزة التشويش ذات النطاق الضيق. قد يمتلك المهاجم ما يكفي من القوة لتشويش L1 عبر الأفق بأكمله. ومع ذلك، فإن التشويش على المستويات L1 وL2 وL5 وG1 وG2 يتطلب في الوقت نفسه إنتاجًا هائلاً من الطاقة وحجمًا هائلاً من الأجهزة.

لا يوجد نظام محصن رياضيا ضد التشويش. لا توجد حصانة مطلقة في هندسة الترددات اللاسلكية العملية. مع وجود ما يكفي من القوة والقرب، فإن أي جهاز استقبال سوف يفشل في نهاية المطاف. ومع ذلك، فإن الجمع بين 4 أو 8 عناصر CRPA مع أجهزة الاستقبال متعددة الكوكبة يحول ديناميكيات ساحة المعركة بالكامل. إنه يرفع الطاقة والتعقيد المطلوبين للخصم ليتمكن من رفض PNT بنجاح بترتيب كامل من حيث الحجم. يتطلب التغلب على هذا الإعداد المشترك قوة هائلة وتنسيقًا مثاليًا. تفشل معظم التهديدات العدائية ببساطة في تحقيق هذا المستوى من التطور في عمليات النشر في العالم الحقيقي.

نرى هذا المبدأ يتم التحقق منه مرارًا وتكرارًا في التجارب الميدانية. عندما يقوم القائمون على الاختبار بإخضاع CRPA أحادي التردد لوابل واسع النطاق، فإنه يبقى لفترة أطول من الهوائي القياسي ولكنه يستسلم في النهاية. عندما يقوم القائمون على الاختبار بإخضاع كوكبة CRPA المزدوجة لنفس الوابل، يقوم النظام بتحويل تركيزه بذكاء إلى الكوكبة الأقل ازدحامًا. فهو يحافظ على قفل PNT آمن، مما يثبت أن التنوع الطيفي يعمل كشبكة أمان نهائية للمعالجة المكانية.

تقييم ووضع قائمة مختصرة لحلول مكافحة التشويش

يتطلب اختيار الدفاع المناسب تقييمًا منهجيًا وفقًا للمعايير الهندسية الصارمة. يجب عليك تقييم الأنظمة عبر عدة أبعاد صارمة قبل الانتهاء من بنية النشر.

• وقت التقارب: انظر عن كثب إلى مدى سرعة اكتشاف النظام لجهاز تشويش جديد. يجب أن يشكل قيمة خالية ثابتة بالمللي ثانية. يؤدي التقارب البطيء إلى فقدان قفل جهاز الاستقبال بشكل فوري. إذا تم تشغيل جهاز التشويش وإيقافه بسرعة، فسيقوم النظام البطيء بإسقاط التتبع باستمرار.

• الأداء الديناميكي: يجب أن يحافظ النظام على القيم الخالية الدقيقة أثناء المناورات ذات الجاذبية العالية. تختبر الخدمات المصرفية السريعة للمنصة الحدود الحسابية للمعالج. ويظل هذا أمرًا بالغ الأهمية بالنسبة لأنظمة الطيران والصواريخ، حيث تتغير زاوية التداخل الوارد بشكل كبير في الثانية.

• التكامل مع INS: تقييم مدى سلاسة تغذية الهوائي للبيانات إلى نظام الملاحة بالقصور الذاتي (INS). أنت بحاجة إلى دمج أجهزة الاستشعار بشكل محكم أثناء رفض GNSS بالكامل. يستخدم النظام المتكامل بيانات INS لمساعدة CRPA في الاحتفاظ بحلقات تتبع الأقمار الصناعية لفترة أطول.

أنت أيضًا تواجه مخاطر تنفيذ شديدة أثناء تكامل السيارة. يحدث إخفاء المنصة عندما يقوم هيكل المركبة بحجب رؤية القمر الصناعي فعليًا. وقد تعكس هذه البنية أيضًا إشارات التشويش، مما يؤدي إلى حدوث أخطاء خطيرة في المسارات المتعددة. يؤدي هذا الضجيج المنعكس إلى إرباك خوارزمية CRPA تمامًا، مما يؤدي إلى توجيه القيم الخالية في الاتجاه الخاطئ. يجب على المهندسين أن يضعوا نموذجًا بعناية لوضع الهوائي لتجنب زعانف الذيل الرأسية أو أبراج الأسلحة.

تمثل أخطاء معايرة الكابل خطرًا كبيرًا آخر على التكامل. يجب عليك الحفاظ بشكل صارم على الكابلات المطابقة للطور بين عناصر الهوائي والمعالج. يؤدي الضرر المادي البسيط، أو نصف قطر الانحناء الضيق، أو التمدد الحراري الشديد إلى تدهور القدرة على الإبطال بشدة. إذا تغيرت علاقة الطور بين الكابلات، فإن المعالج يخطئ في تقدير اتجاه التهديد.

بالنسبة لخطواتك التالية، اطلب بيانات اختبار تحمل J/S التفصيلية من الموردين المدرجين في القائمة المختصرة. لا تعتمد فقط على الكتيبات التسويقية. قم بجدولة تجارب ميدانية صارمة في غرف كاتمة للصدى تم التحقق منها لمحاكاة الهجمات متعددة الاتجاهات بأمان. وأخيرًا، قم بمراجعة قيود SWaP الصارمة مع فرق الهندسة الميكانيكية لديك في وقت مبكر من دورة التصميم. عادةً ما تفشل إعادة تأهيل نظام ثقيل مكون من 8 عناصر إلى طائرة بدون طيار خفيفة الوزن.

خاتمة

يمثل التغلب على العديد من أجهزة التشويش المتزامنة تحديًا رياضيًا صارمًا. يمكنك حل هذا التحدي من خلال كثافة العناصر الدقيقة (CRPA) وتنوع التردد الواسع (دعم متعدد الكوكبات). لا تستطيع المرشحات القديمة ببساطة إدارة أسراب التشويش الحديثة داخل النطاق بفعالية.

يعتمد منطق قرارك النهائي على السياق التشغيلي. اختر نظامًا مكونًا من 4 عناصر للتنقل التكتيكي القياسي المقيد بـ SWaP حيث تظل التهديدات محلية. قم بالتوسيع إلى نظام مكون من 8 عناصر للعمليات المسرحية ذات القيمة العالية والمتنازع عليها بشدة حيث تظل قدرات الخصم شديدة ومتعددة الاتجاهات.

لا تترك أمان PNT الخاص بك للصدفة أو تأخير الترقيات المهمة. اتصل بمهندس التطبيقات اليوم لمناقشة الملف التعريفي لمهمتك المحددة. قم بتنزيل أوراق البيانات الفنية الشاملة لمقارنة حدود J/S الدقيقة لمتطلبات النظام الأساسي الفريد الخاص بك.

التعليمات

س: ماذا يحدث إذا تجاوز عدد أجهزة التشويش قدرة الهوائي على الإبطال؟

ج: يتدهور النظام بأمان. ستعطي الأولوية لإلغاء أقوى مصادر التداخل أولاً. ومع ذلك، قد تؤدي الضوضاء المتبقية من أجهزة التشويش غير الملغية إلى رفع مستوى الضوضاء الإجمالي، مما يؤدي في النهاية إلى فقدان مستقبل GNSS لقفل التتبع الخاص به.

س: هل يمكن لهوائي CRPA المضاد للتشويش أن يحمي من انتحال GNSS؟

ج: نعم، العديد من CRPAs الحديثة تتعامل مع المخادعين كمصادر تداخل قياسية. ونظرًا لأن الإشارات المخادعة تنشأ عادةً من نقطة أرضية واحدة بدلاً من المدار، فإن المعالجة المكانية تحدد بسهولة زاوية الوصول الشاذة وتبطل الإشارة المخادعة تمامًا.

س: هل تتطلب الهوائيات المضادة للتشويش أجهزة استقبال GNSS متخصصة؟

ج: ليس دائما. تعمل العديد من أنظمة مكافحة التشويش بشكل مباشر كأجهزة 'RF-in، RF-out'، مما يعني أنها تقوم بإخراج إشارة RF نظيفة إلى أجهزة الاستقبال القديمة القياسية. ومع ذلك، توفر الأنظمة المقترنة بإحكام تقاربًا أسرع بكثير وحماية شاملة فائقة.
