В современных условиях радиоэлектронной борьбы стандартные навигационные системы БПЛА представляют собой единую критическую точку отказа. Злоумышленники активно атакуют эти системы, используя мощные помехи. Беспилотным платформам требуются непрерывные данные позиционирования для безопасного выполнения сложных задач. Если вы полагаетесь исключительно на инерциальные навигационные системы во время длительного отказа GPS/GNSS, вы быстро столкнетесь с неприемлемым позиционным дрейфом. Вы не можете рисковать потерять контроль над своими активами в оспариваемом воздушном пространстве. Переход от уязвимых коммерческих приемников к усиленной технологии защиты от помех GNSS требует стратегического планирования. Вы должны сбалансировать сложные ограничения по размеру, весу и мощности (SWaP) с критически важной живучестью. В этом руководстве подробно описано, как можно оценить, выбрать и интегрировать эти решения для автономных платформ. Мы исследуем текущие операционные угрозы, категории оборудования и практические препятствия интеграции. К концу этой статьи вы поймете, как эффективно защитить ценные данные от развивающихся электронных угроз.
Защита навигации БПЛА требует перехода от базовой фильтрации к многоэлементным антеннам с управляемой диаграммой направленности (CRPA).
Оценка антенны с защитой от помех GNSS требует строгой оценки ограничений SWaP (размера, веса и мощности) вашей платформы в сравнении с ожидаемыми уровнями угрозы помех для сигнала (J/S).
Передовые решения, такие как 16-элементная антенна CRPA , обеспечивают превосходные возможности нулевого управления и формирования диаграммы направленности, но создают особые проблемы интеграции, касающиеся аэродинамики полезной нагрузки и энергопотребления.
Успешная реализация требует тщательных полевых испытаний на предмет динамических, разнонаправленных помех, а не только статического лабораторного моделирования.
Стандартные сигналы GNSS исключительно слабы. Они достигают поверхности Земли при уровне примерно -130 дБм. Этот уровень мощности находится ниже окружающего радиочастотного фонового шума нашей планеты. Недорогие имеющиеся в продаже глушилки могут легко подавить эти слабые сигналы. Противники часто используют небольшие портативные передатчики для покрытия больших оперативных зон перекрывающимся радиочастотным шумом. Простой 10-ваттный глушитель может вывести из строя незащищенные приемники на десятки миль.
Потеря сигнала приводит к немедленному оперативному кризису. Тогда ваш бортовой компьютер должен полностью полагаться на свои инерциальные навигационные системы (INS). Решения INS всегда страдают от кумулятивного смещения позиции с течением времени. Высококачественная аэрокосмическая ИНС может дрейфовать всего на несколько метров в минуту. Датчики нижнего уровня пройдут сотни метров за то же время. Эта позиционная ошибка снижает точность наведения полезной нагрузки. Вы также теряете точную синхронизацию времени, необходимую для зашифрованной связи. Тактические каналы передачи данных во многом зависят от микросекундного тайминга. Этот каскад неудач приводит к вынужденному прерыванию миссий. В худшем случае это приведет к полной потере платформы.
Программное подавление и базовая радиочастотная фильтрация недостаточны для оспариваемого военного воздушного пространства. Эксперты отрасли называют это «проверкой реальности нижней части формы» (BoF). Базовые полосовые фильтры удаляют только внеполосный шум. Они не могут остановить внутриполосное глушение там, где противник вещает непосредственно на частотах L1 или L2. Подлинный Военная защита от помех требует настоящей пространственной обработки на аппаратном уровне. Вам нужны физические антенные решетки, которые изолируют и сводят на нет источники угроз еще до того, как эти сигналы достигнут внутреннего приемника. Если полагаться только на программную обработку, ваша платформа будет полностью уязвима для современных электронных атак.
Инженеры обычно делят оборудование для смягчения последствий на две отдельные категории. Вы должны понимать обе архитектуры, чтобы принимать обоснованные решения о закупках для вашего автопарка.
В системах FRPA используются физические дроссельные кольца в сочетании с усовершенствованными программными фильтрами. Аппаратура физически блокирует сигналы, поступающие с горизонта. Большинство наземных глушителей ведут передачу с очень малых углов места. Конструкция дроссельного кольца предотвращает попадание сигналов под малым углом на активный антенный элемент.
Эти системы отличаются малыми размерами, минимальным весом и низким энергопотреблением. Они очень экономичны для благоприятных сред. Однако они остаются весьма уязвимыми для наземных или воздушных помех. Если над вашей платформой пролетит вражеский дрон с глушителем, дроссельное кольцо не обеспечит нулевую защиту. Системы FRPA недостаточны для операций на театре военных действий с высокой степенью опасности.
Вот общие ограничения основных подходов к смягчению последствий:
Маскировка горизонта: физические блоки работают только против наземных угроз, оставляя вашу платформу уязвимой для воздушных излучений.
Насыщение фильтра. Простые радиочастотные фильтры не могут удалить белый шум, находящийся непосредственно в верхней части полосы частот спутника.
Ограничения программного обеспечения: Цифровая обработка сигналов внутри стандартного приемника не позволяет разделить перекрывающиеся сигналы.

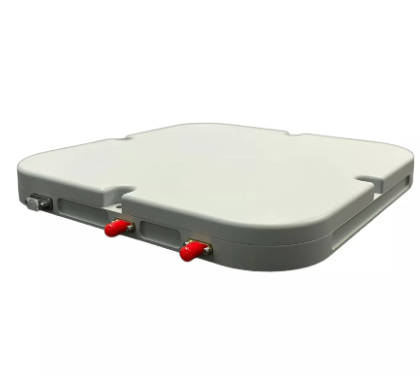

CRPA использует несколько отдельных антенных элементов в одной решетке. Система динамически изменяет собственную схему приема в режиме реального времени. Он активно отслеживает поступающую радиочастотную энергию по всему спектру. Внутренний процессор создает пространственные «нули» точно в направлении помех. Он одновременно усиливает подлинные спутниковые сигналы, поступающие с других безопасных углов.
CRPA представляют собой отраслевой стандарт для устойчивых операций с БПЛА. Они обеспечивают настоящую трехмерную пространственную фильтрацию. Технология масштабируется полностью в зависимости от количества развернутых антенных элементов. Больше элементов означает больший потенциал смягчения угроз в плотных средах РЭБ.
Таблица: Сравнение решений в области антенн GNSS
Архитектура системы |
Механизм смягчения последствий |
SWaP-профиль |
Эксплуатационная пригодность |
|---|---|---|---|
FRPA + Фильтрация |
Блокировка физического горизонта и полосовые фильтры |
Малый размер, малый вес, низкая мощность |
Благоприятная среда, БПЛА группы 1/2 |
4-элементный CRPA |
Динамическое нулевое рулевое управление (обслуживает до 3 глушителей) |
Умеренный размер, умеренная мощность |
Спорная среда, БПЛА группы 3 |
16-элементный CRPA |
Расширенное обнуление и формирование луча (15 глушителей) |
Большой размер, высокая мощность |
Серьезные угрозы РЭБ, БПЛА группы 4/5 |
Выбор подходящего оборудования требует строгой матрицы оценки. Чтобы обеспечить выживаемость миссии, вам придется выйти далеко за рамки базовых маркетинговых брошюр.
Вам необходимо точно знать, какую мощность помех может смягчить система. Инженеры измеряют это как соотношение помех к сигналу (J/S). Система должна поддерживать Стабильный навигационный сигнал во время активных, мощных электронных атак. Всегда сравнивайте заявления поставщиков с проверенными данными испытаний. Надежный Антенна GNSS с защитой от помех обеспечивает эмпирические показатели подавления в децибелах (дБ). Ищите системы, обеспечивающие надежное подавление широкополосных помех для работы с современными глушителями.
Размер и вес являются важными показателями для небольших БПЛА групп 2 и 3. Грузоподъемность этих тактических платформ сильно ограничена. На легкий дрон-разведчик нельзя установить громоздкую решетку. Бюджет мощности не менее важен. Активное нулевое управление требует постоянной вычислительной мощности. Вы должны оценить тепловыделение блока антенной электроники (AE). Убедитесь, что генератор вашего дрона способен выдерживать стабильное энергопотребление без ущерба для других систем полета.
Убедитесь, что ваше оборудование поддерживает несколько группировок спутников одновременно. Он должен отслеживать GPS (M-Code), Galileo (PRS) и ГЛОНАСС без ухудшения качества. Этот многочастотный подход обеспечивает жизненно важное резервирование миссии. Если злоумышленники успешно нацелились на определенный диапазон частот GPS, ваш приемник просто переключается на сигнал Galileo или другого доступного сигнала созвездия.
Вы должны понимать четкую разницу между этими двумя угрозами. Помехи наполняют приемник сильным шумом, что приводит к потере сигнала. Спуфинг обманывает получателя ложными данными о местоположении, чтобы захватить платформу. Уточним, что хотя CRPA превосходно справляется с защитой от помех, защита от спуфинга требует дополнительных уровней. Вам нужны уровни аутентификации криптографических сигналов для непрерывной проверки подлинности данных.
Поскольку беспилотные летательные аппараты растут в размерах и имеют стратегическое значение, их системы защиты должны соответствующим образом масштабироваться, чтобы соответствовать повышенным профилям угроз.
Количество глушителей, которые CRPA может одновременно свести к нулю, подчиняется жесткому математическому правилу. Обычно оно равно N-1, где N представляет общее количество антенных элементов. Стандартный 4-элементный CRPA может одновременно обрабатывать максимум 3 глушителя. Если в театре появляется четвертый глушитель, система обработки данных оказывается перегружена.

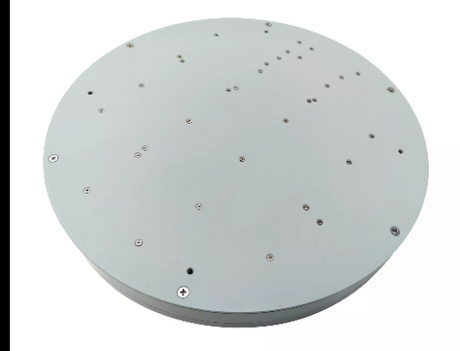

В условиях высокой конкуренции возникают невероятно сложные угрозы РЭБ. Вы столкнетесь с разнонаправленными и быстро движущимися источниками помех как с земли, так и с воздуха. А 16-элементная антенна CRPA обеспечивает огромный вычислительный запас. Он может успешно изолировать и нейтрализовать до 15 различных источников помех одновременно. Это обеспечивает бесперебойную работу даже при полете непосредственно над сильно укрепленной территорией противника.
Эти массивные многоэлементные массивы выходят за рамки простого управления нулем. Они не просто блокируют плохие сигналы. В усовершенствованных 16-элементных системах используются методы динамического формирования луча. Они активно объединяют фазы сигналов от нескольких элементов для конструктивного усиления истинных спутниковых сигналов. Это максимизирует соотношение сигнал/шум. Ваш приемник получает более громкий и чистый сигнал даже в суровых атмосферных условиях или в густой листве.
Эти усовершенствованные массивы тяжелые и требуют значительной постоянной мощности. Они лучше всего подходят для БПЛА групп 4 и 5. Платформы Medium Altitude Long Endurance (MALE) и High Altitude Long Endurance (HALE) имеют достаточную грузоподъемность. Они могут легко вместить большую физическую площадь и тепловыделение сложной матрицы из 16 элементов.
Приобретение подходящего оборудования – это только первый шаг. Интеграция его в автономную платформу ставит серьезные проблемы в аэрокосмической технике.
Физическое размещение многоэлементной антенны сильно влияет на аэродинамику фюзеляжа. Большой обтекатель создает паразитное сопротивление. Это сопротивление снижает топливную экономичность и общее время полета. Вам необходимо внимательно оценить варианты встраиваемого или конформного монтажа. Работайте напрямую с инженерами аэрокосмической отрасли, чтобы сгладить воздушный поток. Правильная физическая интеграция обеспечивает надежность Защита навигации БПЛА без снижения эффективности полета дрона.
Физическое расстояние между антенной решеткой и антенным электронным устройством (AE) определяет общую эффективность системы. Длинные коаксиальные кабели приводят к потере радиочастоты. Плохое экранирование кабеля позволяет внешним помехам от собственного двигателя дрона проникать в систему. Для правильной работы систем CRPA строго необходимы кабели фазового согласования. Это добавляет измеримую сложность и жесткость процессу внутренней маршрутизации.
Лабораторное моделирование помех обеспечивает необходимую основу для оценки. Однако реальные закупки требуют гораздо большей оперативной строгости. Вы не можете доверять только результатам безэховой камеры. Вы должны оценить интегрированную систему в условиях реального неба.
Чтобы обеспечить успешную реализацию, следуйте этой комплексной схеме тестирования:
Базовая характеристика: протестируйте собственный прием GNSS БПЛА в чистой среде с нулевыми помехами, чтобы установить эталонные уровни соотношения сигнал/шум.
Моделирование безэховой камеры: подвергните интегрированную платформу воздействию векторов статических помех для проверки основных алгоритмов обнуления и согласования фаз.
Динамические летные испытания: выполняйте агрессивные маневры в полете при крене и вращении, чтобы убедиться, что слепые зоны антенны не подвергают приемник воздействию наземных помех.
Полевые испытания с несколькими излучателями: проведите платформу через открытый испытательный полигон РЭБ с несколькими перекрывающимися излучателями угроз.
Обеспечение безопасности автономных военных платформ требует перехода от уязвимых систем FRPA к динамическим, многоэлементным архитектурам CRPA. Коммерческие приемники слишком хрупкие для современного электронного поля боя. Выбор между компактной 4-элементной системой и надежным 16-элементным массивом полностью зависит от вашей платформы. Вы должны сопоставить конкретные ограничения SWaP с уникальным профилем угроз театра военных действий.
Не полагайтесь только на маркетинговые спецификации в процессе закупок. Запросите у поставщиков тщательный анализ совместимости SWaP на раннем этапе проектирования. Требуйте эмпирических данных по смягчению последствий J/S в ходе живого тестирования. Убедитесь, что эти данные соответствуют вашей конкретной рабочей высоте и параметрам миссии. Проведите обширное тестирование в реальном времени, чтобы убедиться в успешности интеграции, прежде чем развертывать любую платформу в оспариваемом воздушном пространстве.
Ответ: Ни одна система не бросает вызов физике. Мощные помехи на очень близком расстоянии могут привести к насыщению любого входного каскада приемника. Однако передовые системы CRPA резко сокращают эффективный радиус действия помех противника. Они поддерживают стабильный навигационный сигнал до тех пор, пока БПЛА не сможет выйти из зоны непосредственной угрозы.
Ответ: Обработка с использованием активной фазированной решетки требует постоянной вычислительной мощности. Инженеры должны учитывать постоянное потребление энергии БПЛА. Обычно она колеблется от 10 Вт до более 30 Вт, полностью в зависимости от количества элементов и сложности внутреннего процессора.
О: Не всегда. Многие системы CRPA используют встроенную антенную электронику (AE), которая выводит чистый, смягченный радиочастотный сигнал на устаревшие приемники. Однако объединение современного приемника M-Code с CRPA обеспечивает высочайший уровень безопасности, шифрования и общих эксплуатационных характеристик.
