TX2609-AJS-32CH-DPA

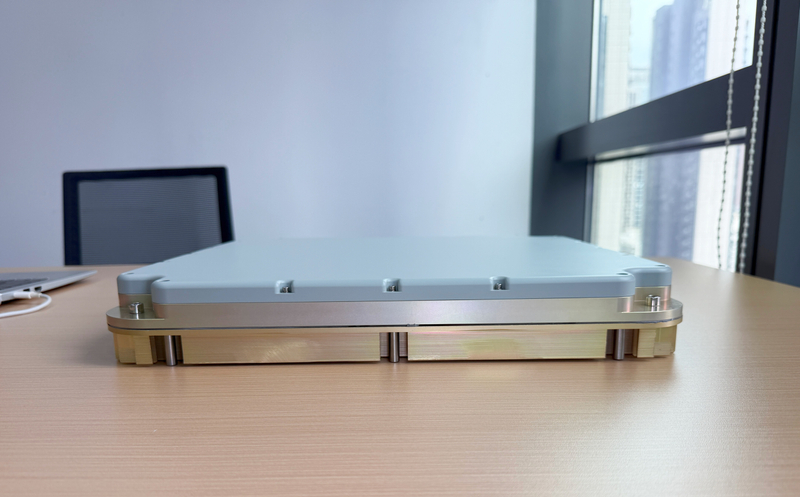

الموديل: TX2609-AJS-32CH-DPA عبارة عن محطة مضادة للتشويش للملاحة عبر الأقمار الصناعية مصممة للاستخدام الصناعي الاحتياجات. وهو يدعم ترددات BDS-Bli وGPS-L1 وGAL-E1، ويتميز بقدرة على التشويش ضد القمع (بحد أقصى 31 جهاز تشويش) وقدرة على مكافحة الانتحال. مدمج داخليًا مع مجموعة هوائي ومكونات مضادة للتشويش وجهاز استقبال الملاحة عبر الأقمار الصناعية، وهو يخدم مجالات ملاحية موثوقة مثل الطائرات بدون طيار (المركبات الجوية بدون طيار) والطائرات بدون طيار. المركبات. فهو يحمي محطات المستخدم من مختلف التدخلات غير المقصودة والهجمات الخبيثة، مما يحسن بشكل كبير من أمن معلومات PNT.
يعتمد موصل J30J-15ZK. تعريفات دبوس هي كما يلي:
رقم الدبوس |
اسم الدبوس |
اتجاه |
مستوى |
ملاحظات |
1~5 |
القطب الإيجابي |
مدخلات الطاقة |
12 ~ 34 فولت |
أوصى 28V3A |
6 ~ 10 |
قطب سالب |
مدخلات الطاقة |
||
11 |
TXD0 |
الإخراج |
TTL |
منفذ تسلسلي مضاد للتشويش |
12 |
RXD0 |
مدخل |
TTL |
|
13 |
RXD1 |
مدخل |
TTL |
المنفذ التسلسلي لجهاز الاستقبال |
14 |
TXD1 |
الإخراج |
TTL |
|
15 |
أرض |
-- |
-- |
1) تعتمد واجهة إخراج الإشارة المضادة للتشويش موصل SMA مع اتصال بسلك واحد
وضع.
2) مستوى إشارة الإخراج: -70 ~ -60 ديسيبل.
390x390x54 ملم
|
|
|
|
≥8000 جرام
رمادي فاتح
1. درجة حرارة التشغيل:
-40 درجة مئوية ~ +70 درجة مئوية
2. درجة حرارة التخزين:
-55 درجة مئوية ~ +85 درجة مئوية
3. الرطوبة النسبية:
درجة الحرارة: 40 درجة مئوية؛ الرطوبة: 96%
4. مقاومة المطر:
تلبية متطلبات اختبار المطر GJB150A
1. توقيت الأمن في مجال الطاقة والاتصالات والمالية وغيرها من الصناعات.
2. 2. أمن الملاحة للطائرات بدون طيار، والمركبات غير المأهولة، والسفن غير المأهولة، وما إلى ذلك.
3. أمن الملاحة الدفاعية للأسطول. 4. أمن الملاحة اللوجستية المتطورة.
1. يتم تحقيق اتصال الإشارة الكهربائية بين المنتج وحامل المنصة من خلال
وضع البيانات منخفضة التردد.
2. يحتوي هذا المنتج على محدد موقع مدمج، والذي يمكن أن يحل محل محطات تحديد المواقع التقليدية و
هوائيات. الرسم التخطيطي هو كما يلي:
3. في وضع الوصول إلى إشارة التردد اللاسلكي، يحل هذا المنتج محل الهوائي النشط التقليدي. عند الاتصال عبر واجهة التردد اللاسلكي للمنتج، تأكد من أن واجهة طرف الوصول لا توفر طاقة تتجاوز 5 فولت للمنتج لتجنب تعارض الطاقة المحتمل أو التلف. الرسم التخطيطي هو كما يلي:
4. عند الاتصال بجهاز كمبيوتر باستخدام أداة USB إلى TTL، لا تقم بتبديل USB به
منع تلف المنفذ التسلسلي.
1. ثابت
تثبيت وإصلاح بنفسك.
2. مصدر الطاقة
استخدم موصل ذكر XT30. جهد مصدر الطاقة: 12-34 فولت (الحد الأقصى لا يتجاوز 34 فولت)،
أوصى 28 V3A.
3. تحديد المواقع اتصال البيانات
1) قم بتوصيل المنفذ التسلسلي لسلك DuPont TTL لهذا المنتج بالمنفذ التسلسلي GNSS للتحكم في الطيران.
استخدم كابل البيانات الداعم المرفق مع المنتج للاتصال بالمنفذ التسلسلي GNSS للتحكم في الطيران. قم بتوصيل نهاية كابل البيانات المسمى 'TX' بواجهة RX للتحكم في الطيران، والطرف المسمى 'RX' بواجهة TX للتحكم في الطيران، والطرف المسمى 'GND' بواجهة GND للتحكم في الطيران.
2) استخدم كابل اتصال SMA لتوصيل منفذ RF الخاص بالمنتج بمنفذ الهوائي الخاص بالجهاز
محدد موقع الطائرات بدون طيار.
ملاحظة: يمكن تحديد المنفذ التسلسلي أو منفذ التردد اللاسلكي.
يستخدم هذا المنتج جهاز استقبال ublox M10 بشكل افتراضي، ويمكنه إخراج بروتوكول NMEA 0183 ASCII أو بروتوكول ublox.
يهدف هذا المنتج إلى تعزيز أمن الملاحة عبر الأقمار الصناعية. يرجى الالتزام بالقوانين واللوائح ذات الصلة أثناء الاستخدام. الشركة المصنعة ليست مسؤولة عن أي أنشطة غير قانونية يتم إجراؤها باستخدام هذا المنتج.
